Как проводится монтаж труб Касафлекс

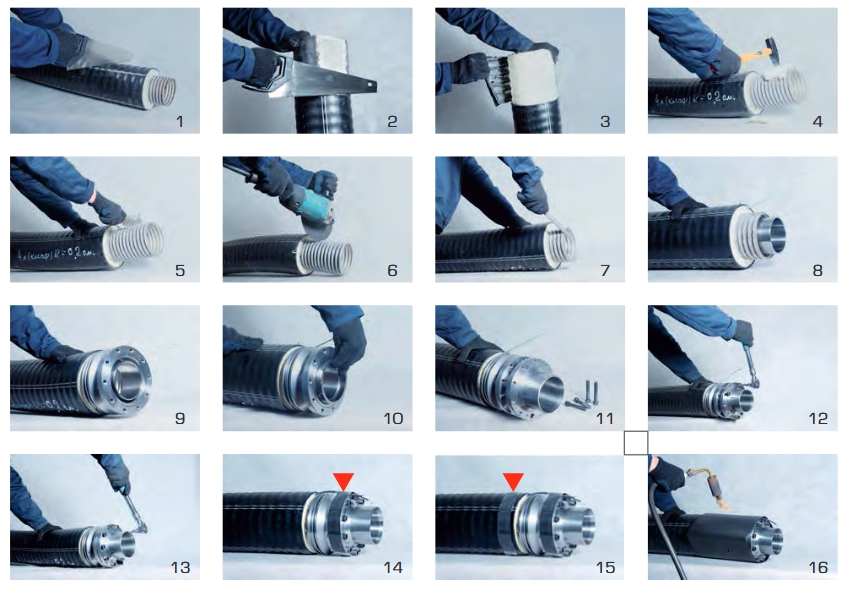

Этапы монтажа труб

• выдержав расстояние не менее 200 мм относительно торцевого края сделать аккуратный надрез поверхностного, изоляционного слоя. Обязательное условие – глубина среза не должна быть больше 4-6 миллиметров. Если пренебречь этим правилом, то можно нарушить целостность сигнального кабеля;
• после надреза путём использования ножа или ручной пилы нужный участок изоляции полностью удаляется. После этого она удаляется из полиэтилена;
• извлечение с рабочей зоны теплоизолирующего материала – пенополиуретана. Предварительно с помощью инструмента будет необходимо отогнуть сигнальные провода;
• оголённый участок трубы хорошо зачищается щёткой, имеющей жёсткую, металлическую щетину. При необходимости можно дополнительно использовать наждачную, шлифовальную бумагу;
• выполнение манипуляции по обрезанию трубы на конкретном расстоянии (L) от торцевой части изоляционной оболочки. В обязательно порядке после этого с помощью напильнику удаляются шероховатости и заусенцы с края трубы;
• путём умеренного физического усилия фланец заворачивается полностью до торца изоляции;
• далее производиться вворачивание внутренней части фитинга. Торец гофрированной трубы при этом должен закрывать резьбу внутренней части фитинга;
• основная часть фитинга надевается на трубу до максимального упора (без графитового кольца!). Путём плавного вращения фланца формируется нужный зазор между ним и фитингом. Он должен составить 0,5 мм. Только после исполнения этого требования фитинг снимается и надевается графитовое кольцо;
• затягивание крепёжных болтов с максимальным усилием;
• с помощью усадочных трубок производится изоляция белого и красного проводов;
• в несколько слоёв окружность фитинга обматывается мастичной лентой.

• В завершении всего процесса монтажа трубы Касафлекс на муфту надевается лента для усадки с помощью паяльной лампы или фена.

  Монтаж окончен!
